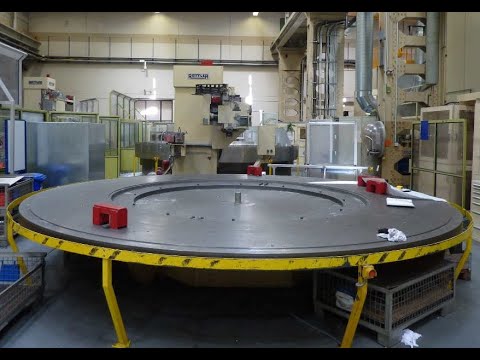

Megmunkálóközpont - Universal VERTICAL RING AND CYLINDER MACHINING CENTRE (Univerzális VERTICAL RING

ROTTLER ROD 250

Kondíció: használt, Gyártás éve: 2011, Funkcionalitás: teljesen működőképes, gép/jármű száma: 3261, X tengely elmozdulási távolság: 2 000 mm, Y tengely mozgástávolsága: 1 300 mm, Z-tengely elmozdulási távolság: 1 300 mm, forgóasztal átmérője: 1 600 mm, Felszereltség: fordulatszám fokozatmentesen szabályozható, Használt SHW UniSpeed 5T maró/eszterga központ MC-szám: 3261 – Gyártási év: 2011 Mozgástartományok: X = 2000 mm | Y = 1300 mm | Z = 1300 mm Kialakítás: Önhordó gépváz bonyolult alapozás nélkül. Precíz görgős-kompaktvezetékek minden tengelyen. Portálos gépváz, főorsó- és kocsi egységei GGG 60 öntöttvasból, hidraulikus súlykiegyenlítéssel. Hajtás és előtolás: Digitális AC szervóhajtások, fokozatmentesen 2–30 000 mm/perc, gyorsítás: 2 m/s². Közvetlen útmérő rendszer a magas pontosságért. Univerzális marófej (ortogonális): - GGG 60 öntöttvas, automatikusan 360°/180°-ban billenthető, 64 800 CNC-vezérelt pozíció - SK 50, szerszámbehúzó erő: 20 kN - Teljesítmény: 26 kW (100% folyamatos terhelés) / 36 kW (40%), 22–6 000 ford./perc - Hidromechanikus szerszámgyorsbefogás CNC körasztal: - Ø 1000 mm, síkfutás 0,015 mm - Esztergálás: max. 250 ford./perc | Nyomaték: 2 700 Nm - Asztalterhelés: marás 6 000 kg, esztergálás 3 000 kg - Lengési átmérő: max. 1 800 mm Kiegyensúlyozó mérőműszer: Integrált rendszer rezgésérzékeléshez és -korrekcióhoz (DIN ISO 1940 G 6,3-től >G 3-ig). Kezelés Siemens 840D-n keresztül. Szerszámcserélő: - Lánctár 90 szerszámhoz - SK 50, max. Ø 125/250 mm, hossz 400 mm, tömeg 25 kg - Vízszintes szerszámcsere, fix hely kódolás, befújólevegő az orsó védelmére Vezérlés: Siemens 840D, a gépen elfordíthatóan szerelve. Elektromosság: Teljes csatlakozási teljesítmény kb. 80 kVA. Vezérlőfeszültség 24 V, IP 54 védettségi szint, EN 60204 szabvány szerint. Kapcsolószekrény beépített, kétkamrás, légmentesen zárt szekrényhűtővel és páramentesítéssel. Hűtés és kenés: - IKZ és zuhanygyűrű (kapcsolható), 500 l tartály, max. 40 bar - Minimálkenés MMS (Lubrix 850) orsón keresztül - Öblítőpisztoly, vázöblítés, levegő/hűtőközeg váltás - Kenés: vezetékek központi zsírzása, orsó zsíros kenés, marófej olajköd Forgácsszállító: Csuklós szalagos kialakítás, X-irány 2000 mm, szélesség 350 mm, kidobási magasság 1250 mm Kiegészítő rendszerek: - 1 csatornás ütközésfigyelés Ijdpfx Ahsw Eb Its Detb - Védőlevegő az üvegmérősineken - Vezeték nélküli mérőtapintó (3D) - Kiterjesztett marófej-billentési tartomány -90°–+110° - VisioPort tiszta rálátás érdekében - Körasztalba épített forgóátvezetés befogóhidraulikához, beleértve a befogásfelügyeletet - Nullpont rögzítőrendszer kezelőpanel gombokkal - 18 mm-es biztonsági üvegezés - ILT Unifil 1 MRV70-4.0 (4200 m³/h) légszűrő berendezés - Külső B-MPI kézi egység tekerővel, override és vészleállítóval - Energia csatlakozók: 4–6 bar sűrített levegő (G¼) Festés: Alapszín: RAL 7004 jelzőszürke, funkciós egységek: RAL 7016 antracitszürke ill. RAL 9011 grafitfekete, selyemfényű, olaj- és szódaálló.

Kondíció: nagyon jó (használt), Gyártás éve: 2014, üzemórák: 14 500 h, Funkcionalitás: teljesen működőképes, gép/jármű száma: 11779, esztergálási hossz: 700 mm, esztergálási átmérő: 250 mm, orsó motor teljesítmény: 26 000 W, orsó fordulatszám (min.): 3 200 ford/min, orsófordulatszám (max.): 3 200 ford/min, orsófurat: 65 mm, össztömeg: 8 500 kg, tart. 2× Hainbuch/Ortlieb tokmány, szállítószalag, billenthető mérőtapintó 2 fejjel, MANUAL GUIDE_párbeszédes programozás, nagynyomású szivattyú 18 bar/20 l/perc, SBS szerszámtörés- és kopásfelügyelet. A gép gyártási éve: 2013 – Üzembe helyezés: 2014/05 Jó és megkímélt állapot Ijdpfsrdy Uqsx Ah Detb Új ára kb. 300 000 € !!! FIGYELEM -> Eladás adagoló nélkül!!!

Kondíció: jó (használt), Gyártás éve: 2007, Funkcionalitás: teljesen működőképes, fúrási mélység: 1 150 mm, össztömeg: 12 000 kg, fúróátmérő: 32 mm, Heidenhain iTNC530 CNC vezérlés Itodewcldajpfx Ah Deb 12 utas szerszámváltó Műszaki adatok / műszaki adatok: Utazások: / utazások: X tengely hosszanti (asztal) 1800 mm Z-tengely kereszt (oszlop) 1700 mm W-tengely kereszt (fúró egység) / W-tengely kereszt (fúró egység) 1150 mm Y-tengely függőleges (fúróegység) / Y-tengely függőleges (fúróegység) 1200 mm B-tengely (forgóasztal) / B-tengely (forgóasztal) 360 ° A-tengely (fúróegység) / A-tengely (fúróegység) -25 - +15 ° fúrási terület mélyfúrása (ELB): Átmérő tartomány 6-32 mm max. lehetséges fúrási mélység / max. fúrási mélység 1150 mm Hajtásteljesítmény 40 kW A gép súlya kb. / súly kb. 12000 kg A gép műszaki adatai, tartozékai és leírása nem kötelező érvényű - A gép műszaki adatai, tartozékai és leírása nem kötelező érvényű. További műszaki adatok a képeken találhatók

Kondíció: használt, Gyártás éve: 1990, Funkcionalitás: teljesen működőképes, gép/jármű száma: C4652, köszörülési hossz: 5 100 mm, csiszolási szélesség: 250 mm, össztömeg: 9 100 kg, szükséges magasság: 2 300 mm, helyigény hosszúság: 9 000 mm, szükséges szélesség: 4 000 mm, Reform AR 51 Type 7 felületi csiszológép Itodjtqtk Aepfx Ah Djb Építés éve: 1990 Köszörülési hossz: 5100 mm Köszörülési szélesség: 250 mm Munkadarab magasság: 220 mm Teljes teljesítményigény: 36 kW Használt vízrendszer átemelő állomás, mágneses henger, szivattyú

Kondíció: használt, Gyártás éve: 2004, Műszaki részletek: x-útvonal: 600 mm y-útvonal: 400 mm z-út: 400 mm Orsó fordulatszáma: 63 - 3.150 1/min Fokozatmentesen szabályozható előtolás: 12-3000 / 6-1500 (Z) mm/perc Maró löket: 100 mm Fej elfordítható +/-: 90° ISO orsótartó: SK 40 Befogófelület: 630 x 400 mm Teljes teljesítményigény: 8 kW A gép tömege kb.: 2,2 tonna Helyigény kb.: 2 x 1,9 x 1,95 m Isdpfx Ahok Hdu Dj Djtb Univerzális marógép vonalvezérléssel, mechanikus kézikerekek, +- 45°-os forgó, dönthető asztal, hidr. szerszámrögzítés, félfülke, hűtőfolyadék-tartály, kézi *

Kondíció: szinte új (használt), Gyártás éve: 2014, X tengely elmozdulási távolság: 8 000 mm, Y tengely mozgástávolsága: 1 300 mm, Z-tengely elmozdulási távolság: 2 200 mm, 1 újszerű CNC állóoszlopos ágyas marógép Gyártó: Soraluce Modell: FL 8000 Gyártási év: 2014 Vezérlés: Siemens 840 D Solution Line Műszaki adatok: X-Y-Z tengelyút: 8000 x 1300 x 2200 mm C-tengely elmozdulás: 360 fok Ijdpfx Aowzx Ntoh Dstb Asztalfelfogó mező: 6000 x 2000 mm Szerszám befogás: SK 50 Capto C8 Fordulatszám-tartomány: max. 4000 ford/perc Főhajtás: 43 kW Gyorsjárat: 35 m/perc CNC körasztal: 1600 mm, 250 ford/perc Tömeg kb.: 40 t Felszereltség / Tartozékok: Szerszámtár Vezérelt univerzális marófej Forgácsszállító Teljes burkolat Komplett hűtővízrendszer Elektronikus kézikerék IKZ Duplafogós veztő Karusszel forgóasztal D=1600 mm: 250 ford/perc Asztalfelület 6000 x 2000 mm Síkvezeték stb.

Kondíció: nagyon jó (használt), Gyártás éve: 2010, Funkcionalitás: teljesen működőképes, esztergálási hossz: 810 mm, esztergálási átmérő a keresztcsúszka felett: 800 mm, esztergálási átmérő: 320 mm, orsó motor teljesítmény: 25 000 W, orsófordulatszám (max.): 5 000 ford/min, orsófurat: 73 mm, X tengely elmozdulási távolság: 210 mm, Y tengely mozgástávolsága: 110 mm, Z-tengely elmozdulási távolság: 810 mm, gyors előtolás X-tengely: 30 m/min, gyors előtolás Y-tengely: 20 m/min, gyors előtolás Z tengelyen: 50 m/min, fordulatszám (max.): 6 000 ford/min, CNC FANUC MSX-701 / MAPPS IV KAPACITÁS Forgási átmérő a padon: 800 mm Forgási átmérő a keresztszánon: 800 mm Maximális esztergálási átmérő: 320 mm Standard esztergálási átmérő: 200 mm Maximális távolság a hegyek között: 1130 mm Maximális esztergálási hossz: 810 mm Maximális darabméret: 300 mm VERSENY X-tengelyű revolverfej 1 és 2: 210 mm Y-tengelyes revolverfej 1 és 2: mm +65 / -45 Z-tengelyű revolverfej 1 és 2: 810 mm B-tengelyfej 2: 920 mm FŐORSÓ Itodpfxewlvlgj Ah Deb Maximális forgási sebesség: 5000 fordulat/perc Motorteljesítmény (30 perc / folyamatos üzem): kW 25/22 A rúd maximális átmérője: 65 mm Orsófurat: 73 mm Orsóátmérő az első csapágynál: 120 mm Orsócsatlakozás: JIS A2-6 C-tengely felbontása: 0,001 fok ELLENORSÓ Maximális sebesség: 5000 fordulat/perc Motorteljesítmény (30 perc / folyamatos üzem): kW 25/22 Maximális rúdátmérő: 65 mm Orsófurat: 73 mm Orsóátmérő az első csapágynál: 120 mm Orsócsatlakozás: JIS A2-6 C-tengely felbontása: 0,001 fok ELŐREHALAD 1. revolverfej gyors X/Y/Z mozgással: m/perc 30/20/50 2. számú revolverfej gyors X/Y/Z mozgással: m/perc 30/20/50 SZERSZÁMTORVÁNYOK Tornyok száma: 2 Szerszámállomások száma revolverfejenként: 16 Esztergaszerszám tengely keresztmetszete: 20 x 20 mm A fúrórudak tengelyének maximális átmérője: 32 mm Torony forgási ideje (1 állomás): s 0,18 Motoros szerszámok maximális fordulatszáma: 6000 ford/perc Elektromos szerszámok hajtásteljesítménye (5 perc/folyamatos üzem): kW 7,5/5,5 MÉRETEK Beépítési terület forgácskihordóval: 5,120 x 2,720 mm Nettó tömeg: 8300 kg Gép, felszereltség: • Nagynyomású hűtőrendszer • Interfész rúdadagolóhoz • Kirakodókar a portálon lévő darabokhoz • Forgácsolási erőgazdálkodási rendszer és terhelésfigyelő • 1 db dupla radiális motoros szerszámtartó • 3. számú axiális motoros szerszámtartók • 2 db külső szerszámtartó • 2. számú szerszámtartók dupla fúrórudakhoz • 2 db egyrészes radiális motoros szerszámtartó • 2. számú szerszámtartó belső fúrórudakhoz • N. 2 Kitagawa BD 208 átm. önközpontosító tokmányok. 210 mm • 1 db pofakészlet minden önközpontosító tokmányhoz • Használati utasítások és CE-nyilatkozat Építés éve: 2010

Kondíció: nagyon jó (használt), Gyártás éve: 2010, Funkcionalitás: teljesen működőképes, mérési tartomány X tengely: 400 mm, Y-tengely mérési tartománya: 400 mm, mérési tartomány Z-tengely: 200 mm, munkadarab tömege (max.): 25 kg, garancia időtartama: 12 hónapok, bemeneti feszültség: 230 V, utolsó nagyjavítás éve: 2025, Felszereltség: Típuscímke elérhető, dokumentáció / kézikönyv, világítás, Multiszenzoros koordináta mérőközpont TOP állapotban garanciával és garanciával kiterjedt szolgáltatásokkal Folyamatosan karbantartott Hexagon Optiv 442 többszenzoros mérőgép kamerával, lézerrel és Renishaw tapintó rendszerrel. · Mérési tartomány egy szenzor: 410x410x200mm Méretek: 1232x910x1663mm Súly: kb. 940 kg · Max. tehersúly: üveglap 30kg Pontosságok: U1=1,9 + L/200; U2=2,4 + L/150; U3=2,9 + L/100 (L= mérési hossz mm-ben) · Max. mozgási sebesség tengelyenként: 200mm/s · Beleértve. kamera 2-lépcsős zoommal · incl. lézer · incl. LED gyűrűs lámpa · Beleértve Renishaw 6 utas szondaváltó · Beleértve Renishaw TP200 tapintó · incl. új keretes markoló (Eagle) · incl. 2-monitoros működés · incl. Windows 10 kiértékelő állomás · Kérésre szállítással, üzembe helyezéssel és kalibrációval együtt Itodpfx Ahedyc Uae Dob

Kondíció: használt, MŰSZAKI ADATOK - Tengelyek száma: 5 MARÓORSÓ - Szerszámtartó: HSK63 - Orsóhajtás teljesítménye: 17,5 [kW] - Orsó fordulatszám: 18 000 [rpm] LINEÁRIS TENGELYEK - X/Y/Z mozgási tengelyek: 915 / 500 / 500 [mm] - Gyorsmeneti sebesség (X/Y/Z): 30 / 30 / 20 [m/perc] SZERSZÁMCSERE - A tárban lévő szerszámok száma: 28 db TÁBLÁZAT - Asztal mérete: Ø 630 [mm] - Max asztalterhelés: 500 [kg] ELEKTROMOS ELLÁTÁS - Tápfeszültség: 400 [V] - Teljes hajtás: 26 [kVA] SÚLY ÉS MÉRETEK - Helyigény: 3620 x 3160 [mm] - Gépmagasság: 3000 [mm] - Gép tömege: 7300 [kg] GÉPÓRA Itjdpeup Hwxjfx Ah Dob - Üzemidő: 50223 [bst.] KIEGÉSZÍTŐK - Vezérlés: Heidenhain iTNC 530 - hűtőfolyadék tartály - forgácsszállító - Olajköd elszívás: ELBARON - Hűtőfolyadék tartály: HYDRAC COOLING FLKS 170S/2.3W/TP/400-50/1/14 - Munkadarab szonda készülék: Renishaw - Szerszámtörés elleni védelem: BLUM

Kondíció: használt, Gyártás éve: 2000, Fúró-marógép Gyártó: TOS Típus: VARNSDORF WHQ 13.8 CNC Gyártási év: 2000 CNC vezérlés: Heidenhain 426 Teljesen felújítva 2022-ben Jelentés elérhető Mozgástartomány: X/Y/Z: 3.500 x 2.500 x 1.250 x B800 mm Tengelyek száma: 5 Itodpfx Ahjx A Ayij Dsb Asztalhossz: 2.200 mm Asztalszélesség: 1.800 mm Felfogófelület: 1.800 x 1.600 mm Asztalterhelés: 12 t Szerszámhelyek száma: 60 Orsóbefogás: SK 50 Orsóátmérő: 130 mm Orsófordulatszám: 2.500 1/perc Teljesítmény: 90 kW Heidenhain kézikerék Teleszkópos burkolat teljesen felújítva új lehúzóval. Méret: H x Sz x M kb.: 7.500 x 6.950 x 4.000 mm Tömeg: 40 t.
