Függőleges eszterga - egyoszlopos

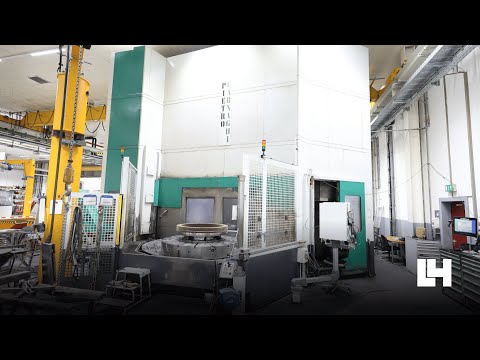

PIETRO CARNAGHI AC 20 TM-1800

Állapot: nagyon jó (használt), Gyártási év: 2009, Funkcionalitás: teljesen működőképes, Műszaki adatok Főorsóasztal átmérője: 1800 mm Max. megmunkálási átmérő: 2000 mm Esztergálási magasság: 1270 / 1120 mm Vezérlés: SIEMENS 840 D Max. munkadarab súly: 5000 kg Szánméretek: 250 x 250 mm Asztal fordulatszám tartomány: 1 - 320 ford/perc Keresztgerenda elmozdulás: 400 mm Szán horizontális elmozdulás (X): -2770 / +2275 mm Szán vertikális elmozdulás (Z): 1250 mm c-tengely: 360° (0,001°) fok Maróhajtás: 37 kW Marási fordulatszám tartomány: 10 - 3000 ford/perc Asztal hajtási teljesítmény: 100 kW Nyomaték: 31 784 Nm Előtöltés (X/Z): 0,1 - 15 000 mm/perc Összteljesítmény igény: kW Gép súlya kb.: 55 t Helyigény kb.: m További információk Használt CNC karusszeleszterga, esztergálási-, fúrási- és marási feladatokra. A gépet 2011-ben helyezték üzembe, és előző tulajdonosa gondosan karbantartotta. A gyárbezárás miatt került értékesítésre. Pedpszzwgusfx Amtsrb CNC vezérlés: Siemens Sinumerik 840 D NC-tengelyek száma: 4 (X, Z, C, keresztgerenda) Max. megmunkálási átmérő: 2040 mm Max. munkadarab magasság: 1270 mm Szán lökete: 1250 mm Max. munkadarab súly: 5000 kg (palettánként/fogólaponként) Főorsó fordulatszám-tartomány: 1,0 - 320 ford/perc Főorsó hajtás teljesítménye: 100 kW Fúró-maró orsó: 37 kW Keresztgerenda elmozdulás: 2 x 200 mm Teljes elektromos felvétel: 218 kVA Mozgástartomány: X-tengely: -1650-től +2165 mm-ig Z-tengely: 1250 mm Gyorsjárat X/Z-tengely: 15 m/perc Szerszámtárhelyek száma: 80 hely láncos szerszámtárban, ebből 60 HSK 100 és 20 Capto C6 12 tárcsás szerszámtár esztergalapok és fejrészek számára Hűtőfolyadék rendszer szűrővel és keringető egységgel Forgácskihordó Olajköd elszívó Tartozékok: 1 db paletta karmokkal, Ø 1800 mm 1 db hidraulikus tokmány alappofákkal, Ø 1800 mm Különböző fúró- és marófejek 2 db érintésérzékelő mérőfej Több esztergakés tartó Különlegesség: Kétállású palettacserélő, felszerelve egy főorsóasztallal (Ø1800 mm) és egy hatpofás, mechanikus centrifugális erő kompenzációs hidraulikus tokmánnyal (Ø1800 mm). Megjegyzés: A gép süllyesztett aknában van elhelyezve. Állapotleírás: Kb. fél éve a Carnaghinál kicserélték a keresztdörgőlábcsapágyat. A Siemens vezérlőszekrény alkatrészeit szintén teljesen megújították 2023 végén. A gépen található egy szerszámbemérő tapintó és egy külső Renishaw bemérő tapintó a munkadarab méréséhez. Különlegesség még, hogy az Z-tengelyen (Z1-tengely) szintén található mérőtapintó. Ez gyorsabbá és pontosabbá teszi a mérést, mivel a szerszámot nem kell kivenni. Jelenleg viszont ez a funkció inaktív, újraindítás után felülvizsgálat szükséges. A géphez egy Rotomors hatpofás, centrifugális erőkompenzációs tokmány tartozik, melyet 2020/21-ben teljesen felújítottak.

Állapot: szinte új (használt), Gyártási év: 2015, Munkadarab max. átmérő: 400 mm Munkadarab max. hossza: 300 mm Pjdpfx Amjxy Ac Seterb Tokmány max. átmérő: 500 mm Körbefordulási átmérő: 520 mm X-tengely elmozdulás: 1.110 mm Z-tengely elmozdulás: 595 mm Főorsó: Teljesítmény 40 / 100 % ED: 47/34 kW Főorsó: Nyomaték 40 / 100 % ED: 600 Nm Főorsó: Max. fordulatszám: 2.850 1/perc Fanuc 31i Y-tengely nélkül

Állapot: használt, Gyártási év: 1998, Műszaki részletek: Modul - max.: 7 Gépsúly kb.: 5 t Csiszolócsiga átmérője: 280–350 mm Csiszolócsiga szélessége: 84–104 mm Fogszám – min.: 6 Fogszám – max.: 600 Prodszgw I Nepfx Amtsb Maximálisan megengedett fejkörosztó átmérő: 360 mm Max. munkadarab tömeg: 60 kg Turbószeparátorral, rakodóportállal, legújabb generációs kiegyensúlyozó és dresszírozó eszközzel, valamint különféle tartozékokkal.

Állapot: nagyon jó (használt), Gyártási év: 2009, X tengely elmozdulási távolság: 5 000 mm, Y tengely mozgástávolsága: 3 500 mm, Z-tengely elmozdulási távolság: 2 350 mm, előtolás X tengelyen: 13 000 m/min, Y tengely előtolási sebessége: 13 000 m/min, előtolási sebesség Z tengely: 13 000 m/min, teljes hossz: 12 000 mm, teljes magasság: 4 800 mm, asztalszélesség: 2 000 mm, teljes szélesség: 6 800 mm, asztal hossza: 2 500 mm, fúrási kapacitás: 180 mm, fordulatszám (perc): 2 000 ford/min, előtolási hossz W-tengely: 1 000 mm, Juaristi TS5 asztali fúró-maró gép MACH-ID 9610 Gyártó: Juaristi Típus: TS5 Vezérlés: HeidenHain iTNC530 Gyártási év: 2009 Hűtőfolyadék a főorsón keresztül: 20 bar Papírszűrő rendszer Szerszámcserélő (ATC) 60 pozícióval Főorsó hosszabbítás: L = 550 mm Predpfx Asy Hq Dyemteb Teljes értékű B-tengely 360,000° ROD 880C-vel Asztalterhelés: 28 000 kg X-tengely: 5000 mm Y-tengely: 3500 mm Z-tengely: 2350 mm W-tengely: 1000 mm Asztal hossza: 2500 mm Asztal szélessége: 2000 mm Asztalterhelés: 28 000 kg Fordulatszám: 2000 ford/perc Teljesítmény: 51 kW Szerszámbefogó: 180 ISO50 ISO/BT/MK Előtolás X-tengely: 13 000 mm/perc Előtolás Y-tengely: 13 000 mm/perc Előtolás Z-tengely: 13 000 mm/perc Előtolás W-tengely: 13 000 mm/perc Szerszámcserélő: 60 Belső hűtésnyomás: 20 bar Irányított tengelyek száma: 5 Hossz: 12 000 mm Szélesség: 6 800 mm Magasság: 4 800 mm Tömeg: 44 000 kg Kérjük, vegye figyelembe: Az oldalon található információkat legjobb tudomásunk szerint, illetve amennyire lehetséges, a gyártótól szereztük be. Az információk jóhiszeműen kerültek megadásra, de azok pontosságát nem tudjuk garantálni. Ezért semmiféle képviseletet vagy szerződéses feltételt nem jelent. Javasoljuk, hogy minden fontos részletet ellenőrizzen.

Állapot: használt, Gyártási év: 2008, Munkadarab mérete: 2400 mm Üzemi feszültség: 26,8 V Teljes teljesítményigény: 26,8 kW Gép súlya: kb. 0,040 t MÉRŐKAR FARO FUSION Gyártási év: 2008 Mérési tartomány: 2400 mm Szoftver: Polyworks (aktuális verzió letölthető a Polyworks honlapjáról, a miénk még Win XP-hez készült) A szoftverhez tartozó dongle meglévő és átadásra kerül Tartozékok: mérőgömbök, szerszám, pótakku, kábel, töltő és eredeti szállítókoffer Utoljára kalibrálva: 2020 REV 26.8 Single Point: 0.0510 mm Volumetric: 0.710 mm Psdpfx Amjx Dda Tetorb További információk a képeken

Állapot: nagyon jó (használt), Gyártási év: 2011, üzemórák: 2 450 h, X tengely elmozdulási távolság: 6 000 mm, Y tengely mozgástávolsága: 12 001 400 mm, Z-tengely elmozdulási távolság: 18 001 790 mm, vezérlőgyártó: Heidenhain, vezérlő modell: iTNC 530, munkadarab tömege (max.): 3 000 kg, teljes magasság: 4 700 mm, teljes hossz: 12 700 mm, teljes szélesség: 7 800 mm, forgóasztal átmérője: 2 200 mm, fordulatszám (max.): 200 ford/min, össztömeg: 57 000 kg, orsófordulatszám (max.): 8 000 ford/min, orsó üzemóra: 2 450 h, hűtőfolyadék-ellátás: 40 rúd, szerszámtárban lévő férőhelyek száma: 60, szerszámhossz: 460 mm, Felszereltség: dokumentáció / kézikönyv, forgácsszállító, CNC-vezérlés: Heidenhain iTNC 530 Tengelyek Mozgástartomány X-tengely mm: 6000 Mozgástartomány Y-tengely mm: 1200/1400 Mozgástartomány Z-tengely mm: 1800 (H) / 1790 (V) C-tengely indexelés fok: 360º (0,001) A-tengely indexelés fok: ±180° B-tengely indexelés fok: ±180° Gyorsjárat m/perc: 30 Munkasztal Paletta mérete mm: 6000x1235 NC-maró/forgóasztal: Paletta mérete mm: Ø2200 Max. munkadarab tömeg kg: 3000 Asztal forgási sebesség ford/perc: 200 Max. nyomaték Nm: 4600 Főorsó Max. főorsó fordulatszám ford/perc: 8000 Főorsó hajtóteljesítmény kW: 33/24 (40%ED/folyamatos) Főorsó nyomaték Nm: 382/278 (40/100%ED) Hűtés Hűtőfolyadék-ellátás az orsón keresztül bar: 40 Tartálykapacitás liter: 900 Szerszámrendszer Szerszámbefogás: HSK-A 100 Szerszámok száma a tárban: 60 Prjdpfxszb H Tfe Amteb Szabad szomszédos helyek mm: 200 Foglalt szomszédos helyek mm: 104 Max. szerszámhossz mm: 460 Max. szerszámtömeg kg: 25 Span-to-span idő mp.: 9.8 Felszereltség Elektronikus kézikerék Forgácsszállító Infravörös mérőtapintó Belső hűtő-kenő folyadék ellátás Mosópisztoly 4-es üzemmód Orszóközponton keresztüli sűrített levegős tisztítás M-funkcióval kapcsolható Munkatér világítás DXF import funkció Papírszalag-szűrő Automata munkatér ajtó Felállított elosztó szerkezet tengelymegmunkáláshoz Tengelyek szükség szerint M-funkcióval hidraulikusan reteszelhetők Gép üzemóra: Bekapcsolt idő: 29447 óra Főorsó üzemidő: 2450 óra Alapgép: Méretek / Tömeg Hossz mm: 12700 Szélesség mm: 7800 Magasság mm: 4700 Tömeg kg: 57000

Állapot: nagyon jó (használt), Gyártási év: 2009, üzemórák: 29 000 h, Funkcionalitás: teljesen működőképes, Felszereltség: dokumentáció / kézikönyv, Az INDEX C200 (2009-es gyártási év) egy nagy teljesítményű CNC-gyártási esztergagép FANUC 31i vezérléssel, főorsóval és ellenorsóval, valamint 65 mm-es rúdátengedéssel. A gép prémium 3-revolveres kivitelben készült, ahol az 1. és 2. revolver X, Z és Y tengelyen mozog, a 3. revolver kizárólag az ellenorsón végzett megmunkálásra szolgál. Mindhárom tárcsa revolver 10-10 állomással van felszerelve, az egyes állomásokon akár 6.000 ford./perc fordulatszámú hajtott szerszámokkal, amelyek rendkívüli rugalmasságot biztosítanak az összetett alkatrészek teljes körű megmunkálásában. Portálmegfogóval, szállítószalaggal, C-tengellyel mindkét orsónál, erőteljes fő- és ellenorsókkal, így a gép ideális nagy sorozatú, produktív és komplex esztergálási/marási alkatrészek gyártásához. Vezérlés: FANUC 31i Kivitel: 3 szerszámhordozós/tárcsás revolveres gép Rúdátengedés: 65 mm Gépágy: függőlegesen elrendezett, szürkeöntvény Főorsó: 4. orsó Ellensorsó: 5. orsó Z-tengellyel Orsók Főorsó Rúdátengedés: 65 mm Orsó átmérője első csapágyban: 110 mm Orsó orra: ISO 702/1, 140-es méretű hengeres Tokmány átmérője: 160 mm Predpfx Asy Tmhzjmtsb Teljesítmény: 25 kW 100% ED-nél / 33 kW 40% ED-nél Nyomaték: 112 Nm 100% ED / 150 Nm 40% ED Fordulatszám: 5.000 ford./perc C-tengely: 0,001° felbontás Ellensorsó Rúdátengedés: 65 mm Orsó átmérője első csapágyban: 110 mm Orsó orra: ISO 702/1, 140-es méretű hengeres Tokmány átmérője: 160 mm Teljesítmény: 25 kW 100% ED-nél / 33 kW 40% ED-nél Nyomaték: 112 Nm 100% ED / 150 Nm 40% ED Fordulatszám: 5.000 ford./perc C-tengely: 0,001° felbontás Ellensorsó Z-tengely: 700 mm lökethossz Z-tengely gyorsjárat: 50 m/perc Szerszámhordozók / Revolverek 3 tárcsás revolver, egyenként 10 állomással Szerszámbefogás (10 állomáshoz): DIN 69880 hengeres szár – Ø30 x 55 mm 1. szerszámhordozó: X-, Z-, Y-tengely, 10 állomás, X: 110 mm, Z: 320/550 mm (dokumentáció szerint), Y: 100 mm (±50 mm), hajtott szerszámok: 6,5 kW / 16 Nm / 6.000 ford./perc 2. szerszámhordozó: X-, Z-, Y-tengely, 10 állomás, X: 110 mm, Z: 550 mm, Y: 100 mm (±50 mm), hajtott szerszámok: 6,5 kW / 16 Nm / 6.000 ford./perc 3. szerszámhordozó: X-tengely, 10 állomás, kizárólag ellenorsónál történő megmunkáláshoz, X: 180 mm, hajtott szerszámok: 6,5 kW / 16 Nm / 6.000 ford./perc További műszaki felszereltség a dokumentáció szerint: Portálmegfogó numerikusan vezérelt Z-tengellyel Munkadarab elvezetés a fő- vagy ellenorsóról szállítószalagra Maradékanyag eltávolítás a főorsóból hulladéktartályba Portálmegfogó: Mozgatási sebesség: 100 m/perc Mozgástartomány: 70 mm Max. munkadarab átmérő: 90 mm Max. munkadarab hossz: 250 mm Max. maradékanyag hossz: 250 mm Max. munkadarab tömeg: 3,5 kg Hidraulikarendszer: Szállítási teljesítmény: 19 l/perc Rendszernyomás: 90 bar Hidraulika tartály: 40 l Hűtőkör: Szállítási teljesítmény: 19 l/perc Hűtőteljesítmény: 13 kW Hűtőfolyadék-rendszer: Szivattyúteljesítmény: 80 l/perc / 8 bar Tartálykapacitás: 300 l Forgácsszállító: Forgácskidobási magasság: 1250 mm

Állapot: üzemkész (használt), Gyártási év: 2018, üzemórák: 18 845 h, orsófordulatszám (max.): 4 000 ford/min, X tengely elmozdulási távolság: 260 mm, Y tengely mozgástávolsága: 53 mm, Z-tengely elmozdulási távolság: 830 mm, orsó motor teljesítmény: 33 000 W, vezérlőgyártó: SIEMENS, vezérlő modell: 828D, tengelyek száma: 3, Ez a 3 tengelyes DOOSAN Puma 2600 SY II 2018-ban készült, és a vízszintes esztergálás precizitására tervezték. Ez a gép ideális az összetett megmunkálási feladatokhoz, robusztus teljesítményt és tartósságot biztosít. Ha kiváló minőségű esztergálási képességekre vágyik, vegye fontolóra az általunk eladásra kínált DOOSAN Puma 2600 SY II gépet. További információkért vegye fel velünk a kapcsolatot. Kiegészítő berendezések • Mekiload portálrakodó • Renishaw Equator Podpfoyr R A Eox Amtsrb • Renishaw Equator • A gép forgó indexelő tárat tartalmaz • A gép portálrobotot tartalmaz A gép előnyei A gép minőségi előnyei • Szerszámváltási idő: 1. 0 másodperc • Maximális sebesség (állomás): fordulatszám: 5000 rpm • Tartó az esztergaszerszámokhoz: 25 x 25 mm • Tartó a fúrórúdhoz: Ø50 mm • Hűtőszivattyú teljesítménye: 1. 5 kw A gép műszaki előnyei • Max. Átmérő az ágy felett: 780 mm • Max. Forgatási átmérő a csúszda felett: 630 mm • Max. Forgatási hossz: 760 mm • Főorsó nyomatéka: 719 nm • Orsótartó (főorsó): a2 #8 • Alsóorsó fordulatszám: 6000 rpm • Alorsó teljesítménye (30 perc): 18. 2 kw • Alorsó nyomatéka: 220 nm • Orsótartó (alorsó): a2 #5 • Állomások száma: (12 hajtott) Extra információ A gép még áram alatt van

Állapot: nagyon jó (használt), Gyártási év: 2014, esztergálási hossz: 700 mm, X tengely elmozdulási távolság: 205 mm, Z-tengely elmozdulási távolság: 700 mm, orsó motor teljesítmény: 22 000 W, teljes magasság: 2 800 mm, teljes hossz: 6 000 mm, teljes szélesség: 3 900 mm, össztömeg: 9 800 kg, Komplett megmunkálás dupla orsóval, felső és alsó revolverrel Kitagawa 3-pofás tokmány bal és jobb oldalon Szerszámtartó hajtott szerszámokkal, axiális és radiális Nagy pofatároló cserélhető betétekkel OGL portálrakodó kb. 10 kg teherbírással Forgácsszállító Papírszűrő rendszer nyomástartályos kivitelben Max. esztergálási átmérő: 400 mm X-tengely: 205 mm Z-tengely: 700 mm Orsófurat: 62 mm Fordulatszám: 6000 ford./perc Főorsó teljesítménye: 22 kW Ellenspindel fordulatszáma: 6000 ford./perc Ellenspindel átmenő furat: 62 mm Ellenspindel teljesítménye: 15 kW Szerszámváltó: 16 Hajtott szerszámok fordulatszáma: 6000 ford./perc Alsó revolver pozíciók: 16 Hajtott szerszámok sebessége: 6000 ford./perc Hajtott szerszámok teljesítménye: 7 kW Prjdpfx Ameyn Em Retsb Forgácsszállító: igen Tool Eye: igen Hossz: 6000 mm Szélesség: 3900 mm Magasság: 2800 mm Súly: 9800 kg Kérjük, vegye figyelembe: Az ezen az oldalon megadott információkat legjobb tudásunk és lelkiismeretünk szerint, illetve lehetőség szerint a gyártótól szereztük be. Az adatokat jóhiszeműen tesszük közzé, de a pontosságért nem vállalunk garanciát. Ennek megfelelően a megadott információk nem jelentenek szerződéses feltételeket vagy garanciát. Javasoljuk, hogy minden lényeges adatot ellenőrizzen.

Állapot: használt, MŰSZAKI ADATOK - Tengelyek száma: 10 - Orsók száma: 2 FŐORSÓ - Orsó hajtási teljesítménye: 24 kW - Orsó fordulatszám: 5000 ford./perc - Max. rúdátmérő: 65 mm - C-tengely minimális felbontása: 0,001° ELLENORSÓ - Orsó hajtási teljesítménye: 24 kW - Orsó fordulatszám: 5000 ford./perc - Max. rúdátmérő: 65 mm - C-tengely minimális felbontása: 0,001° - Lökethossz: 390 / 600 mm ESZTERGA-MARÓ ORSÓ - X tengely elmozdulás: 350 mm - Y tengely elmozdulás: ±80 mm - B tengely elmozdulás: 270° - B tengely minimális felbontása: 0,001° - Szerszámtípus: HSK-T40 - Orsó fordulatszám: 18000 ford./perc - Orsó hajtási teljesítménye: 11 kW - Rögzített szerszámok a villanyorsón maráshoz: 6 x VDI25 ALSÓ ESZTERGA- ÉS MARÓORSÓ Prjdpfx Amjv Ig Avjteb - Y tengely elmozdulás: ±80 mm - B tengely elmozdulás: 270° - B tengely minimális felbontása: 0,001° - Szerszámtípus: HSK-T40 - Orsó fordulatszám: 18000 ford./perc - Orsó hajtási teljesítménye: 11 kW - Rögzített szerszámok a villanyorsón maráshoz: 6 x VDI25 SZERSZÁMCSERÉLŐ - Szerszámcserélő típusa: Bras chargeur - Szerszámok száma a tárban: 80 - Szerszámcsere idő: 4,5 mp ELEKTROMOS ELLÁTÁS - Tápfeszültség: 400 V - Teljes hajtás teljesítménye: 68 kW SÚLY ÉS MÉRETEK - Gép magassága: 2500 mm - Gép tömege: 11000 kg GÉPÜZEMÓRÁK - Orsó üzemóra: 19781 óra - Eszterga-maró orsó üzemóra: 9713 óra TARTOZÉKOK - Vezérlés: Siemens Sinumerik 840D SL - Hűtőfolyadék-tartály * nagynyomású szivattyúval * papírszűrővel * belső hűtőfolyadék-ellátás (IKZ) - Forgácskihordó - Orsóhűtés - Munkadarab-levétel
