Fogazógép

MIKRON A 35

Állapot: üzemkész (használt), Gyártási év: 1997, üzemórák: 13 465 h, Funkcionalitás: teljesen működőképes, X tengely elmozdulási távolság: 600 mm, Y tengely mozgástávolsága: 450 mm, Z-tengely elmozdulási távolság: 400 mm, asztalterhelés: 1 000 kg, vezérlő modell: Heidenhain iTNC 430, MŰSZAKI ADATOK X tengely mozgásútja: 600 mm Y tengely mozgásútja: 450 mm Z tengely mozgásútja: 400 mm Asztali terhelés: max. 1000 kg Szerszámtartó: SK 40 GÉP ADATOK Vezérlés: Heidenhain iTNC 430 Üzemi feszültség: 400 V Vezérlő feszültség: 24 V Gép súlya: kb. 6000 kg Üzemelési óra: 48 690 óra Orszó-óra: 13 465 óra FELSZERELTSÉG Szerszámtartók SK 40 Dokumentáció Heidenhain programozási kézikönyv Gépi tokmány Szorítókarom Nlsdpfozwmx Sjx Aaref

Állapot: üzemkész (használt), Gyártási év: 1978, Funkcionalitás: teljesen működőképes, össztömeg: 9 000 kg, MŰSZAKI ADATOK Nodpezwmy Nofx Aarolf Kúpszög: 15–55 ° Átmérő a osztókörön: 152 mm Fogmagasság 21°-os készítőmarófejnél: max. 10,7 mm Fogmagasság: max. 14,8 mm Fogszélesség a fog gyökénél: max. 28 mm Marófej átmérője: 200 mm Marófej átmérője a terv szerint: max. 0,21″ (?) Fogszám tartomány: 8–50 Indexelt tartomány: 8–50 mm (?) Megmunkálási sebesség: 49,7 m/perc Marófej sebessége: 32,6–49,7 m/perc Előtolási sebesség: 2–3,1 másodperc/fog Munkaasztal Kúpos furat átmérője a nagyobb végén: 99 mm Rögzítési hossz: 304,8 mm Kúp per lábon: 15,4 mm Kúp mélysége: 15,8 mm Süllyesztett furat a kúp mögött: 57,2 × 77,9 mm Spindlyfurat átmérője: 22,3 mm GÉP ADATOK Főhajtómotor teljesítménye: 7,46 kW Főhajtómotor fordulatszáma 60 Hz-en: 1800 ford./perc Főhajtómotor fordulatszáma 50 Hz-en: 1500 ford./perc Hidraulikamotor fordulatszáma 60 Hz-en: 1800 ford./perc Hidraulikamotor fordulatszáma 50 Hz-en: 1500 ford./perc Hűtőfolyadék-szivattyú fordulatszáma 60 Hz-en: 3600 ford./perc Hűtőfolyadék-szivattyú fordulatszáma 50 Hz-en: 3000 ford./perc Forgács szállító motor fordulatszáma 60 Hz-en: 1800 ford./perc Forgács szállító motor fordulatszáma 50 Hz-en: 1500 ford./perc Méretek és súly Szükséges telepítési terület: 3200 × 2210 mm Gép súlya: kb. 9000 kg

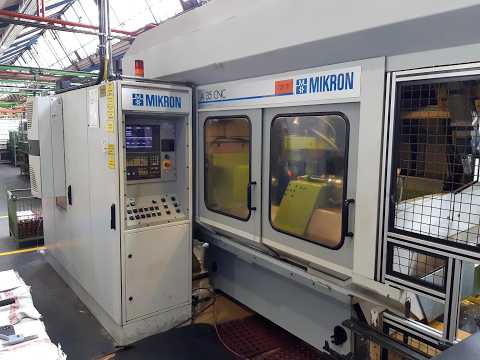

Állapot: használt, Gyártási év: 1991, Funkcionalitás: teljesen működőképes, teljes hossz: 4 920 mm, teljes magasság: 2 500 mm, teljes szélesség: 2 855 mm, munkadarab átmérő (max.): 200 mm, Eladó egy Mikron A35 CNC fogaskerékmarógép, jó állapotban és azonnal használatra kész. A gép kiváló pontosságával, megbízhatóságával és termelékenységével nyűgöz le, így ideális választás a fogaskerekek és fogazások gazdaságos gyártásához. Műszaki adatok Gyártó: Mikron Modell: A35 CNC Megmunkálási eljárás: CNC fogaskerékmarás Max. munkadarab átmérő: 200 mm Max. modul: 3,0 / 4,5 Max. munkadarab hossz: 400 mm Maróorsó fordulatszáma: akár 1500 ford./perc A műszaki adatok megfelelnek a szokásos Mikron A35 CNC specifikációknak. Állapot Nledpfxszphw Te Aaref Teljesen működőképes Rendszeresen karbantartva Időpont egyeztetés után helyszíni bemutató lehetséges Azonnal rendelkezésre áll vagy megegyezés szerint.

Állapot: használt, Gyártási év: 1992, Kerékátmérő - max. 150 mm Kerékszélesség 300 mm Modul - max. 4,5 Modul - min. Teljes teljesítményigény 20 kW A gép tömege kb. 6 tonna Helyigény kb. m CNC-vezérlésű vízszintes fogaskerékmaró gép a következőkkel A 35/36 CNC típusú, 1992-es gyártási év, munkadarab-portál rakodóberendezéssel, A 35/36 CNC típus. Munkadarab Ø / kerékátmérő automatikus betöltéssel max. 150 mm Munkadarab Ø kézi betöltéssel max. 200 mm Max. Munkadarab hossza kb. 400 mm Marási hossz axiálisan (Z-tengely) 300 mm Modulválaszték HSS/HM marógép 3 / 4,5 mm Fogak száma min./max. 2-999 Tengelytávolság szerszám-munkadarab min./max. 0 - 190 mm Nlodpfx Aet Hwxbsarof Munkadarab sebessége max. 0-350 rpm Marócsúszda elfordítható balra/jobbra 50 / 60 ° Vágóméret Ø x hossz 102 x 230 mm Max. marómaró elmozdulás (Y-tengely) 100 mm Radiális csúszómozgás max. (X-tengely) 10-150 mm Farosttuskó mozgása max. (W-tengely) 420 mm Marógép fordulatszám max. 0 - 1.500 rpm előtolási tartományok minden tengelyen változtatható 3,5 vagy 4 m/perc. Orsóhajtás kb. 8,8 kW Teljes meghajtás kb. 20 kW - 220 V/400 V / 50Hz Tömeg kb. 6 000 kg Tartozékok / speciális felszerelések: MIKRON - 788-as típusú CNC vezérlés (BWO) képernyővel, összesen 8 tengelyhez (ABC, WYZ és WV), párbeszédes programozással a különféle különböző fogaskerekek, mint például csigakerék, csigakerék és csigakerék, létrehozásához. csigakerék- és csigakerék-hajtóművek, koronakerék-hajtóművek, váltással és váltás nélkül, valamint további alprogramok. Nagy teherbírású váltómarófej nagy marósebességgel és hosszú váltóúttal, 2 marógéphez is, gyorsfeszítő rendszerrel és hidraulikus ellencsapággyal, Munkadarab-fejtartó ( C ) gyorsfeszítő rendszerrel ( feszítőcsapszeges tokmány ) Nehéz farokfúróállvány 420 mm elmozdulással (W), automatikus munkadarab-fordítóval együtt. GÜDEL-Switzerland által gyártott automatikus munkadarab-rakodóberendezés lineáris portálrakodóval lineáris portálrakodó kb. 1000 mm-es lökettel (V), elforgatható kettős megfogó állkapoccsal a következő munkadarabokhoz tengely alakú munkadarabok be- és kirakodásához, (jelenleg kb. 60 hosszú x 25 Ø x 25 Ø x modul 1,5) m, de munkadarab-leválasztó berendezés nélkül. Külön hűtőközegegység mágneses forgácsszállítással, Kidolgozott körkörös burkolat tolóajtókkal, 2 db BORRIES által gyártott munkadarabjelölő berendezéssel ellátott gép, egyébként sajnos nincs tartozék. tartozékok
