Megmunkálóközpont - MECAL MC 304 Atlas

MECAL MC 304 Atlas

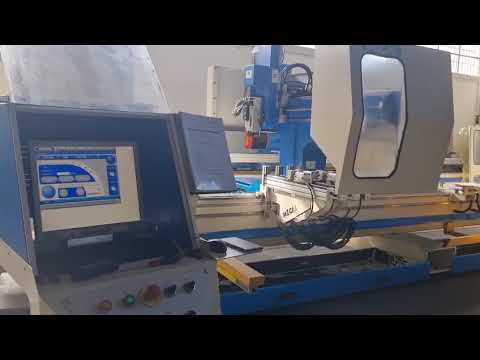

MECAL MC 304 ATLAS megmunkálóközpont – 2007-es évjárat
4 tengelyes gép, homlokmegmunkálási egységgel felszerelt, kifejezetten alumínium megmunkálásához tervezve.

Általános jellemzők:
* Maximális megmunkálási hossz: 7430 mm
* Pozicionálási pontosság: ±0,015 mm
* Pozicionálási ismétlőképesség: ±0,015 mm
* Beépített elektromos teljesítmény: 8 kW
* Tápfeszültség: 380 V – 50 Hz
* Frekvencia: 50 Hz
* Üzemi nyomás: 6–7 bar
* Levegőfogyasztás ciklusonként: 80 Nl

X tengely (hosszanti):
* Hasznos munkalöket: 7210 mm
* Állandó nyomaték blokkolt rotor mellett: 6 Nm
* Gyors előtolási sebesség: 80 m/perc
* Gyorsulás: 1,5 m/s²

Y tengely (keresztirányú):
* Hasznos munkalöket: 550 mm
* Állandó nyomaték blokkolt rotor mellett: 6 Nm
* Gyors előtolási sebesség: 60 m/perc
* Gyorsulás: 1,5 m/s²
Iodpoxfr Hdjfx Afqotp

Z tengely (függőleges):
* Hasznos munkalöket: 500 mm
* Állandó nyomaték blokkolt rotor mellett: 6 Nm
* Gyors előtolási sebesség: 60 m/perc
* Gyorsulás: 1,5 m/s²

A tengely (forgóorsó tengely):
* Forgási tartomány: ±180°
* Állandó nyomaték blokkolt rotor mellett: 6 Nm
* Pozicionálási sebesség: 90°/s
* Gyorsulás: 1,5 m/s²

Elektrofőorsó:
* Maximális fordulatszám: 24 000 1/perc
* Névleges teljesítmény (S6 60%): 9 kW – 10 LE
* Szerszám befogás: ISO 30

Szerszámtár:
* Fúró- és marószerszámok számára helyek: 7
* Maximális szerszámátmérő: 16 mm
* Szerszámtartó+szerszám maximális hossza: 150 mm
* Körfűrészlap számára hely: 1
* Körfűrészlap maximális külső átmérő: 200 mm

További jellemzők:
* Körfűrészlap belső átmérő: 22 mm
* Szerszámtartó+szerszám maximális hossza: 150 mm
* Gép tömege: 3500 kg

Gépméret:
* Hosszúság: 9500 mm
* Szélesség: 2200 mm
* Magasság: 2600 mm
* Teljes tömeg: 4600 kg

A hirdetés automatikusan került lefordításra, éppen ezért fordítási hibák előfordulhatnak.
