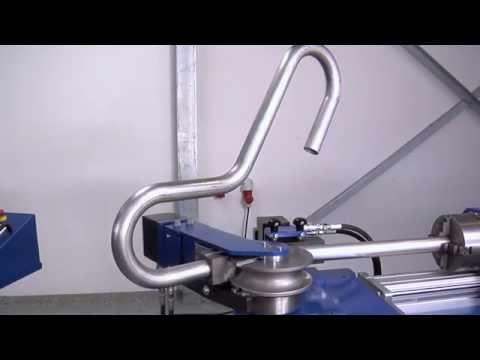

Tüskecső hajlító gép

Jutec Biegesysteme GmbH & Co. KG Biegesystem 5000

A GAZDASÁGOS HAJLÍTÓGÉP SZŰK HAJLÍTÁSI SUGARAKHOZ:

A szabadon álló hajlítófejjel ellátott hajlítógép a nehéz geometriákhoz könnyen átalakítható jobb- és baloldali hajlításra. A dugaszolható hajlítószerszámok lehetővé teszik a gyors átalakítást más csőméretekre. A sorozatgyártásnál fontos tényező a gyors hidraulika a nem termelő idők csökkentése érdekében.

A csőszorításhoz a szorítónyomás optimalizálható. Az adatmemóriával és a legújabb X2X interfésszel rendelkező PLC-vezérlés (igény szerint USB-stickkel bővíthető) szinte korlátlan számú program rögzítésére képes a hajlítási szög, a hosszmérés és a csavarási szög tekintetében, egy csőhosszon legfeljebb 50 hajlítási szekvencia esetén. A visszarugózási értékek ellenőrzéséhez akár 200 anyagra szabadon programozható adatbázis áll rendelkezésre.

A gép 2 üzemmóddal rendelkezik: "Egyszerű hajlítás" üzemmódban a hajlítások hossza és csavarodása automatikusan megjelenik egymáshoz viszonyítva. "Ellenőrzött hajlítás" üzemmódban az adatok előre tárolásra kerülnek, és a hajlítás során állandó cél/tény összehasonlítás történik.

Ez megakadályozza a hibás pozicionálást egy tűrésablakon belül, és így minimálisra csökkenti a felhasználóval kapcsolatos hibaarányt. Az általános hibaüzenetek a nagy képernyőn teljes szöveggel jelennek meg. A dorn visszahúzása programozható, és a hajlítási szög elérésekor automatikusan idő előtt visszahúzható.

A kompakt meghajtóegység a levehető dorntartóval előnyöket kínál a szerelési helyszínen történő használathoz és a nagyon nagy csőbetáplálású speciális konstrukciókhoz, és a szerszámok és dornrudak szervezési rendszerével álló kivitelben is kapható. A teljesen vezérelt CNC-gép kedvező alternatívája.

LEHETSÉGES ALKALMAZÁSI TERÜLETEK:

- Hidraulikus csővezetékek
- Csővezeték-építés
- Üzemépítés, pl. vegyipar
- fémszerkezetek
- Prototípus-építés
- Műszaki adatok:
- Hajlítási kapacitás Ø 6 és 50 x 4 mm között, anyagtól függően
- Hajlítási sugár min/max: 10 mm/140 mm
- Hajlítási sugarak min: 1,5 x Ø (standard 2 x Ø)
- Multifunkcionális gépvezérlés Hajlítási szögbeállítás (0,1°)
- Tüskehordozó hossza 1500/3000/4500/6000 mm (speciális kivitelben)
hosszabb is)
- Maximális 180º-os hajlítási eredmény
- Súly 600-700 kg (kiviteltől függően)
- Ergonomikus működtetés a biztonsági lábkapcsoló segítségével

OPCIONÁLIS TARTOZÉKOK:

- Automatikus dorongkenés (minimális mennyiség)
- Pneumatikus vagy hidraulikus gyorstartó tokmány
- A hossz és a forgás pozicionálása automatikus fékfunkcióval
fékfunkció vagy kézi megállítás lábkapcsoló segítségével
- A hossz és a forgás félautomata pozícionálása a következő módon
szervomotorok
- Pneumatikus forgásmegállítás
- Csőszámítási szoftver
- Lézerrel támogatott szerszámfelügyelet a szerszámfeszültség ellenőrzéséhez
szerszámfeszítés
- 10 colos érintőképernyő integrált csőszámítással
- Hajlítási sugár akár 250 mm-ig
- Adatátvitel kábelen (LAN), vezeték nélkül (WLAN) vagy USB-n keresztül


SZOLGÁLTATÁSUNK:

- Üdvözöljük a termelés teszteléséhez a demószobánkban
- Konzultáció és tájékoztató megbeszélés az Ön telephelyén
- Tanácsadás és feldolgozás lízing/finanszírozás vásárlásként a következőkön keresztül
a JUTEC vállalaton keresztül
- A jelenlegi gép cseréje
- Szervizszerződések, karbantartás az Ön telephelyén
