Kúpkerekes csiszológép

Gleason BGT 200 H-W

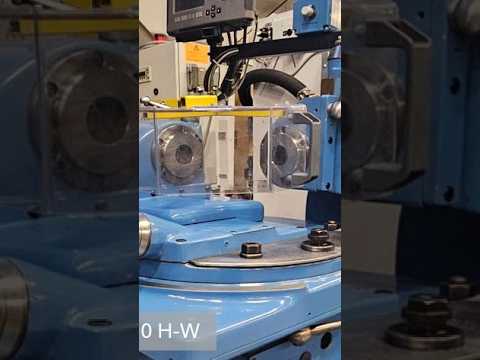

A Gleason BGT 200 H-W univerzális kúpfogaskerék-vizsgáló gép hengergördülési, terheléseloszlási és körfutás-vizsgálatra, valamint a fogaskerék-hézag, a beépítési méretek és az elmozdulásra való érzékenység mérésére szolgál kúpfogaskerekeknél, tengelyeltolással rendelkező és tengelyeltolás nélküli, valamint 0° és 180° közötti tengelyszögű fogaskerekeknél.
A készülékkel maximális 190,5 mm átmérőjű koronafogaskerekekből és 31,75 mm-rel a középvonal felett és alatt eltolt tengelyű hipoid fogaskerekekből álló fogaskerék-összeállítások vizsgálata végezhető.
Ez a vizsgáló gép ideális kis átmérőjű és kis modulú fogaskerék-összeállítások vizsgálatára, kis terhelés mellett és minimális fogaskerék-hézaggal.
A digitális kijelző megkönnyíti a fogaskerék beépítési méretének, a koronafogaskerék beépítési méretének és a tengelyeltolásnak a gyors és pontos beállítását és leolvasását.
A fogaskerék-orsó motoros hajtása, a frekvenciaváltóval kombinálva, lehetővé teszi a fogaskerék-fordulatszám fokozatmentes beállítását 0 és 3000 [1/min] között.
A munkaterület egy elektromosan reteszelhető védőberendezéssel van biztosítva.

Műszaki adatok
Maximális fogaskerék-átmérő 190,5 mm
Maximális tengelyeltolás (hipoid-eltolás) a középvonal felett (+) és alatt (-) ± 31,75 mm
Maximális/minimális távolság a gép középvonalától a koronafogaskerék orsóvégéig 177,8 / 0 mm
Maximális/minimális távolság a gép középvonalától a fogaskerék orsóvégéig 177,8 / 25,4 mm
Minimális/maximális tengelyszög (fokozatmentesen állítható) 0 és 180 °
Fogaskerék és fogaskerék-orsó:
Átmérő a nagyobb végén 45,65 mm
Kúpszög 1 : 24
A kúp hossza 76,20 mm
Njdpfo Afi Atsx Akijlh
Az orsófurat átmérője, végig 33,33 mm
A fogaskerék-orsó fordulatszám-tartománya (fokozatmentesen állítható) 0 és 3000 1/min
Súly 1050 kg
Méretek H x Sz x M 500 x 1100 x 2000 mm
