CNC esztergáló-fúró központ
DMG MORI CTX Beta 1250 TC 4A

Name: DMG MORI CTX Beta 1250 TC 4A
Brand: DMG MORI
Availability: InStock

Gyártás éve

2013

Kondíció

Használt

Helyszín

OIching

CNC esztergáló-fúró központ DMG MORI CTX Beta 1250 TC 4A

Térkép megjelenítése

Adatok a gépről

Gépismertető:: CNC esztergáló-fúró központ

Gyártó:: DMG MORI

Modell:: CTX Beta 1250 TC 4A

Gyártás éve:: 2013

Kondíció:: használt

Ár és helyszín

Eladó helye:: Gewerbering 6, 82140 OIching, Németország

Hívás

Gépértékesítés

Új gépet talált? Most váltsa a régit pénzre. Érje el a legjobb árat a Machineseeker segítségével.
További információk a gépeladásról

Műszaki adatok

Vezérlőgyártó:: Siemens

Vezérlő modell:: 840 Dsl

Ajánlat részletei

Jegyzékazonosító:: A20245645

Referenciaszám:: 89-001577

Utoljára frissítve:: ekkor: 09.10.2025

Leírás

Leírás:

Általános adatok:
Gyártási év: 2013
Vezérlés: Siemens 840 Dsl
Esztergálási hossz: 1 185 mm
Körbefordulási átmérő: 540 mm
Rúdadagoló átmérő: 75 mm

Főorsó:
Technológia: Motororsó
Fordulatszám: 5 000 ford/perc
Max. teljesítmény: 32 kW
Max. nyomaték: 360 Nm
Tokmány: SMW KNCS -N 260-78
C-tengely: 0,001°
Hűtés: Tokmányhűtés

Ellentengely:
Technológia: Motororsó
Fordulatszám: 5 000 ford/perc
Max. teljesítmény: 32 kW
Max. nyomaték: 360 Nm
Tokmány: SMW KNCS -N 260-78
C-tengely: 0,001°
Hűtés: Tokmányhűtés + orsón keresztüli hűtés

Szerszámtartó I (X/Y/Z/B):
Technológia: Maróorsó portálos vázon
Maróorsó fordulatszáma: 12 000 ford/perc
Max. teljesítmény: 22 kW
Szerszámbefogás: Capto C6
X-tengely: 450 mm
Dedpsxl Nfqefx Admjku
Y-tengely: 200 mm
Z-tengely: 1 200 mm
B-tengely: +/- 110°
Útmérő rendszerek: Közvetlen (üvegrudas)

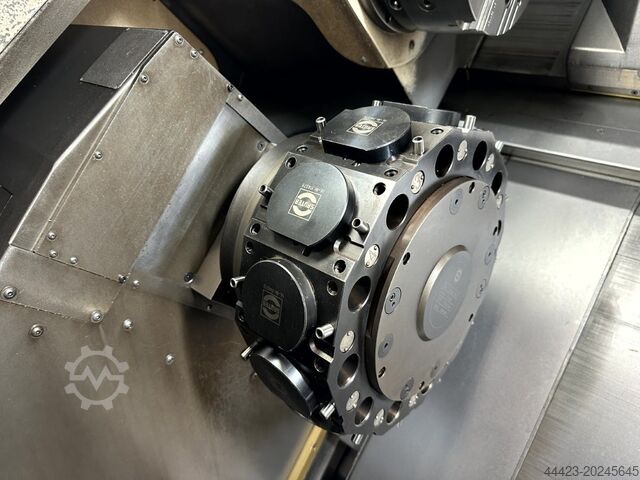

Szerszámtartó II (/X/Y/Z):
Technológia: Revolverfej keresztkocsin
Szerszámhajtás: Közvetlen hajtás
Fordulatszám: 10 000 ford/perc
Teljesítmény: 14 kW
Nyomaték: 34 Nm
X-tengely: 195 mm
Y-tengely: 80 mm
Z-tengely: 1 200 mm
Szerszámbefogás: VDI 40
Szerszámállomások száma: 12 db

Automatizálás:
Technológia: Portálrakodó raklapraktárral
Munkadarab átmérő: 50 - 200 mm
Max. munkadarab magasság: 230 mm
Max. munkadarab tömeg: 15 kg
Raklapadapterek száma: 20 db
Max. terhelhetőség raklapadapterenként: 40 kg

Felszereltség / tartozékok:
Forgácskezelés: Forgácsszállító
Hűtőfolyadék-ellátás: Magasnyomású hűtő (IKZ), 80 bar
Szerszámtár: Láncos szerszámtár, 120 állomás
Munkadarab mérés: Renishaw érintőfej
Szerszámtörés-ellenőrzés: Forgatható huzal
Automatizálás: Portálrakodó raklapraktárral
Emulzióköd leválasztó: Mechanikus
Beállító mód: Elektronikus kézikerék
Munkatér ajtó: Automatikus
Tokmány: 2× SMW KNCS 260
Szerszámbefogók: Különböző Capto C6 befogások

A hirdetés automatikusan került lefordításra, éppen ezért fordítási hibák előfordulhatnak.
