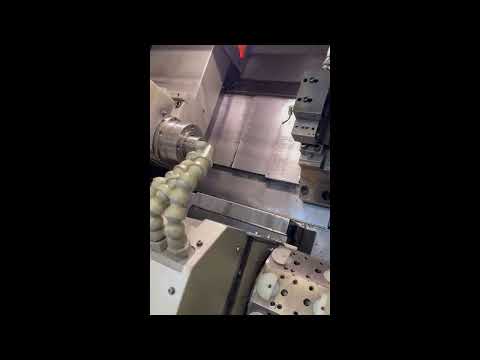

Citizen M32V

Citizen M32V

Állapot: nagyon jó (használt), Gyártási év: 2006, Funkcionalitás: teljesen működőképes, gép/jármű száma: 7213, Gyártási hely: Svájc Nettó tömeg: kb. 2550 kg Vámtarifaszám: 8458.11 20 Méretek: 2000x1260x1950 mm MŰSZAKI JELLEMZŐK 10 tengelyes széria gép 10 tengely, 6 orsó: Tengelyek és orsójelölések: - 1 mozgó fej: Z1, S1 - 2 egymástól független fésű függőleges tengellyel: X1Y1, S6 – X2Y2, S2 - 1 kombinált, 4 forgó orsó: X3Z3, S3 - 1 független segédorsó: Y4Z4, S4 - 1 független, ellenműveletet végző forgó tengely: X4, S5 Szálelőtoló pozíció: a kezelő jobb oldalán Géporsó magassága: 1100 mm Főorsó elmozdulása: max. 255 mm Rúd befogási tartomány: 1–16 mm Főorsó fordulatszám: 12.000 ford/perc Főorsó előtolási sebesség: max. 20 m/perc Rúd átmérő, min./max.: 13 mm / 16 mm Max. megmunkálási hossz: - Tokmánnyal: 180 mm - Tokmánypofával: 30 mm Hodpfx Anjw T Tcwemofn Segédorsó fordulatszám: 12 000 ford/perc Főorsó hajtási teljesítmény: 2,2 kW (folyamatos) 3,7 kW (időszakos) Segédorsó hajtási teljesítmény: 1,5 kW (folyamatos) 2,2 kW (időszakos) Befogópofa típusa: F20 (76-201-es szám) Vezetőpersely: rögzített / forgó Tokmány típus (vezetőperselyhez): Meister 605 Oldalsó szerszámkombinációk száma: - rögzített: 2 x 5 - forgó: 3 + 3 Elülső szerszámkombinációk száma: - rögzített: 4 - forgó: 3 Hátsó szerszámkombinációk száma: - rögzített: 3 + 3 - forgó: 3 + 3 Szerszámkeresztmetszet: 12x12 mm Szabványos forgó szerszámbefogó: ESX 20 Rúdadagoló: igen Darugyűjtő: igen Minden műszaki adat tájékoztató jellegű, tévedés vagy kihagyás lehetséges, kötelezettség nélküli közlés.

Állapot: nagyon jó (használt), Gyártási év: 2008, HYPERTURN 665 MCplus - B-PowerMill Többtengelyes CNC esztergaközpont automatikus szerszámcserélővel, Y- és B-tengellyel, eszterga-maró alkatrészek teljes körű megmunkálásához. Integrált orsómotorok (ISM) a fő- és ellenorsón, hőkompenzációs rendszerrel (folyadékhűtéses). Hajtóteljesítmény: Főorsó – 29 kW Ellenorsó – 22 kW Fordulatszámtartomány: Főorsó: 0-5000 ford/perc Ellenorsó: 0-7000 ford/perc Orsócsatlakozás (DIN 55026): Főorsó KK 6 (65 mm átmenő furat) Ellenorsó KK 6 Y-tengely: elmozdulási tartomány +/- 50 mm Az Y-tengely kialakítása lehetővé teszi, hogy a megmunkálás során fellépő vágóerők két tengelyen oszoljanak el, ami rendkívüli merevséget biztosít bármilyen forgácsolási műveletnél. B-PowerMill: A ferde felületek és furatok megmunkálásához a felső kocsi rendszerbe integrált motoros maróorsó 24 szerszámos tárat tartalmaz. A 210°-os billentési tartomány fokozatmentesen és interpoláltan mozgatható. Előfeszített görgős vezetékek minden lineáris tengelyen, digitális hajtásrendszer, integrált orsójeladó, korszerű SINUMERIK 840D vezérléstechnika, tartalmazza: * Üreges szorítóhenger húzócsővel * Kész darabok kiadója és mosója az ellenorsón keresztül * 12 állású radiális VDI 30 szerszámrevolver, iránylogikával akár 12 hajtott szerszámpozícióig A billentési sebesség előtolás kapcsolóval állítható. Teljesítményadatok: Hfedpfoxz Ab Rsx Anmon Max. 6,7 kW 2650 ford/perc mellett Állandó nyomaték: 25 Nm Fordulatszámtartomány: 0-5000 ford/perc - C-tengely a fő- és ellenorsón - TRANSMIT szoftver az egyszerű C-tengely programozáshoz * Kész darabok leemelőszerkezete * Sinumerik 840D * Forgácskihordó programozható, 1200 mm kidobási magassággal (láncszemes típus) * Hűtőfolyadék egység integrált a forgácskihordóba: 1 db nagynyomású szivattyú 14 bar 1 db nagynyomású szivattyú 14 bar, 20 µm finomszűrővel 2 db mosószivattyú 3,7 bar * Kapcsolószekrény klímaberendezés * Elektrosztatikus olajköd leválasztó * Hidraulikus egység * Gépi világítás * Lábkapcsoló interfész * Dokumentáció tartalmazza: - Kézikerék - PC billentyűzet - Hálózati előkészítés - Szerszámfelügyelet - Forgóablak - Tisztítópisztoly - Jelzőlámpa Gyártási év: 2008 Gépszám: R7AW0401

Állapot: használt, Gyártási év: 2005, Esztergálási átmérő: 275 mm Esztergálási hossz: 900 mm Vezérlés: TRAUB TX8i Főorsó-átmérő: 65 mm Meghajtási teljesítmény (100% üzemidő): 25,20 kW Meghajtási teljesítmény (40% üzemidő): 30,20 kW Nyomaték 40% / 100% üzemidőnél: 180 / 135 Nm Főorsó fordulatszám – fokozatmentes: 1 – 5.000 ford/perc Főorsó átmérő az elülső csapágyban: 110 mm C-tengely: 1 – 500 ford/perc Szerszámtartó No. 1 x-tengely: 290 mm y-tengely: 165 mm z-tengely: 600 / 950 mm B-tengely: 360° Gyorsjárat X/Y/Z: 18 / 18 / 30 m/perc Előtolóerő X/Y/Z: 10 / 10 / 7 kN Szerszámhelyek száma: 2x2 + 2x2 Hajtott szerszámok száma: 2x2 + 2x2 mm Hfjdpsw E Nnbefx Anmjn Szerszámfordulatszám: 8.000 / 2.000 ford/perc Meghajtási teljesítmény 25% üzemidőnél: 5,80 kW Nyomaték 25% üzemidőnél: 4x18,6 / 4x74 Nm Szerszámbefogó: TRAUB Ø60 Szerszámtartó No.2 / No.3 / No.4 x-tengely: 170 mm z-tengely: 600 / 950 mm y-tengely: +/- 60 mm Gyorsjárat X/Y/Z: 18 / 15 / 30 m/perc Előtolóerő X/Y/Z: 10 / 10 / 7 kN Szerszámrevolver - állomások száma: 10 Hajtott szerszámok száma: 10 mm Szerszámfordulatszám: 1 – 6.000 ford/perc Meghajtási teljesítmény 25% üzemidőnél: 5,80 kW Nyomaték 25% üzemidőnél: 18,60 Nm Szerszámbefogó: DIN 69880 Ø40x63 Rúdadagoló magazin: DNH61 / 3000 Rúd hossza: 1.000 – 3.200 mm Rúd átmérő: 18 – 63 mm Hatszög max.: 45 mm Teljes energiaigény: 95,00 kW Gép tömege kb.: 16,00 t Helyigény kb.: 10,00 x 3,50 x M3,00 m TRAUB TX 8i vezérlés, fő- és ellenorsó C-tengellyel, 3 db revolver szerszámtartó, 1 db függőleges szerszámtartó B-tengellyel, elszívóberendezés, forgácsszállító, hűtőfolyadék-kezelő egység koaleszcens szeparátorral. Rúdadagoló: TRAUB Stamag DNH61 / 3000 2 db 3-pofás tokmány SMW KNCS-N 170-43 2 db HAINBUCH Spanntop feszítőpatronos tokmány 40 db különféle, nem hajtott szerszámtartó 6 db különféle, hajtott szerszámtartó Alkatrészcsomag A gép áram alatt kipróbálható, megtekinthető.

Állapot: használt, Menetes hengerítőgép, hideghengerítő gép, menethengerítő gép, profilhengerítő gép Gyártó: PEE-WEE Típus: UPW 24 Hedpfx Aneuz If Nsmefn Gyártási szám: P07 Gyártás éve: 2007 Max. hengerlési erő: 24 tonna Max. szerszámátmérő: 270 mm Hengerorsó átmérő: 69,85 mm Szerszám furatátmérő (névleges): 70 mm Szerszám befogási hossz, szerszámhossz: max. 180 mm Max. munkadarab átmérő: 50 mm Hidraulika motor teljesítménye: 3 kW Hengerhajtás motor teljesítménye: kb. 5,5 kW Hálózati csatlakozás: 400 V, 50 Hz, 10 kW - Elforgatható hengerorsó menetes átmenőhengerléshez - Hengerorsó fordulatszáma 4 fokozatban, váltóműves kapcsolással - Hidraulika egység a gépágyba integrálva - Kezelési útmutató és villamos rajz mellékelve Helyigény (H x Sz x M): 2000 x 1450 x 1900 mm Tömeg: kb. 3 tonna Nagyon jó állapotban Benyomóhengerlés: A menethengerlő szerszámok a munkadarab menetesztetéséhez azonos emelkedéssel rendelkeznek, mint maga a munkadarab, és a menetet az anyagba hatolással, névleges átmérőig formálják ki. A menet hossza maximálisan akkora lehet, mint a hengerlő szerszám szélessége. Átmenőhengerlés: Olyan esetben, amikor a menet hossza nagyobb, mint a hengerlő szerszám szélessége. Az átmenő szerszámok 3 részre oszlanak: bevezető, kalibráló és kivezető rész. A bordázó (rillen) hengerek nem rendelkeznek menetemelkedéssel, ezek a hengerelendő profil emelkedési szögének megfelelően elforgathatók. Emelkedéses hengerek különböznek a bordázó hengerektől, mivel a profilban menetemelkedés található. Az emelkedési szög és a forgatási szög összege adja meg a menetszöget a munkadarabban.

Állapot: használt, TECHNIKAI ADATOK - Orsók száma : 6 független - Rúdátjáró : 32 [mm] - Max. orsófordulatszám : 6300 [fordulat/perc] - 28 numerikus tengellyel felszerelt gép - 1.1. csúszóegység : X és Z tengelyek NC vezérlésűek - Csúszóegység 2.2 : X és Z tengelyek NC-vezérlésűek - Csúszóegység 3.1 : NC vezérlésű X és Z tengelyek - Csúszóegység 3.2 : NC vezérlésű X és Z tengelyek - Csúszóegység 4.1 : NC által vezérelt X és Z tengelyek - Csúszóegység 4.2 : NC vezérlésű X és Z tengelyek - Csúszóegység 5.1 : NC vezérlésű X és Z tengelyek - Csúszóegység 5.2 : NC vezérlésű X és Z tengelyek - Csúszóegység 6.1 : NC vezérlésű X és Z tengelyek - Csúszóegység 6.2 : NC vezérlésű X és Z tengelyek - A 6.1. pozícióban lévő orsó ellenében KIEGÉSZÍTŐK - Vezérlés : INDEX C200-4 (Siemens SINUMERIK 840D) - Simpel NCU - Rúdadagoló IEMCA SIR MS32/33/P - Hűtőfolyadék tartály : KNOLL AE 1076 * nagynyomású szivattyúval - forgácselszívó berendezés KNOLL VRF 500 Hedpfx Ajuhauyjnmofn - darabkiürítés 6. pozícióban lévő szállítószalaggal

Állapot: nagyon jó (használt), Gyártási év: 2007, üzemórák: 11 000 h, Funkcionalitás: teljesen működőképes, esztergálási hossz: 500 mm, esztergálási átmérő: 240 mm, orsófurat: 65 mm, orsófordulatszám (max.): 4 000 ford/min, Y tengely mozgástávolsága: 40 mm, orsó motor teljesítmény: 15 W, Munkahossz 500 mm Max. megmunkálási átmérő 240 mm Főorsó fordulatszám 4.000 ford/perc Főorsó átmérő 65 mm Szerszámok száma 12 db Y-irányú elmozdulás +/- 40 mm Vezérlés FANUC 18 i TB Üzemóra 5.000 Hedeycubtopfx Anmofn Főmotor teljesítménye 15 kW

Állapot: jó (használt), A kézzel készített alkatrészek nem tartozékok. A műszaki adatok a képen láthatók. A fadobozban lévő szerszámok a géppel együtt érkeznek. Hfsdpjwb Eptjfx Anmen

Állapot: használt, MŰSZAKI ADATOK - Orsók száma: 2 - Tengelyek száma: 9 - Revolverfejek száma: 2 FŐORSÓ - Orsómeghajtás teljesítménye: 6,7 / 10,7 [kW] - Orsó fordulatszám: 8000 [ford/perc] - Max. rúdátmérő: 32 [mm] - Z tengely elmozdulás: 305 [mm] - C-tengely minimális felbontás: 0,001 [fok] ELLENORSÓ - Orsómeghajtás teljesítménye: 3,7 / 5,5 [kW] - Orsó fordulatszám: 6400 [ford/perc] - Max. rúdátmérő: 30 [mm] - C-tengely minimális felbontás: 0,001 [fok] - X tengely elmozdulás: 140 [mm] - Z tengely elmozdulás: 300 [mm] 1. REVOLVERFEJ - Pozíciók száma: 10 - Meghajtott pozíciók száma: 10 - Meghajtott szerszámok fordulatszáma: 12 000 [ford/perc] - Meghajtott szerszámok teljesítménye: 3,4 [kW] - X/Z tengely elmozdulás: 140/300 [mm] - Y tengely elmozdulás: -40/+25 [mm] 2. REVOLVERFEJ - Pozíciók száma: 10 - Meghajtott pozíciók száma: 10 - Meghajtott szerszámok fordulatszáma: 12 000 [ford/perc] - Meghajtott szerszámok teljesítménye: 3,4 [kW] Hfodpfx Ansypxqrjmjn - X/Z tengely elmozdulás: 140/320 [mm] - Y tengely elmozdulás: -25/+40 [mm] ELEKTROMOS ELLÁTÁS - Teljes hajtóerő: 28 [kW] SÚLY ÉS MÉRETEK - Helyigény: 3870 x 1670 [mm] - Gép magassága: 2500 [mm] - Gép súlya: 6000 [kg] GÉPÜZEMI ÓRÁK - Bekapcsolási idő: 23240 [óra] - Működési idő: 19500 [óra] TARTOZÉKOK - Vezérlés: Traub TX 8i-p - 3 színű státuszjelző lámpa - Hűtőfolyadék tartály: 500 [l] * nagynyomású szivattyúval: 3, 8, 20 [bar] * papírszűrővel - Forgácsszállító - Alkatrészkivevő - Alkatrész szállítószalag - Rúdadagoló előkészítés

Gyártási év: 2005, állapot: üzemkész (használt), - HASZNÁLT - 6 TENGELYES CSÚSZTÓ ESZTERGÁR RÚDADOLGOZÓVAL MAXIMÁLIS FORGÁSI HOSSZ: 320 mm MAX. FORGATÁSI ÁTÉMÉR: 32 mm ORSÓ: 200-8000 ford./perc; 3,7 - 7,5 kW ELLENORSÓ: 200-7000 ford./perc; 1,5 - 2,7 kW X1-TENGELY ÚT: 108 mm X2 TENGELY ÚT: 228 mm Y1-TENGELY ÚT: 275 mm Z1-TENGELY ÚT: 325 mm Z2-TENGELY ÚT: 130 mm Z3-TENGELYÚT: 410 mm GYORS ELŐÁTOLÁS X-Y-Z: 20 m/perc HAJTOTT TORONYFEJ: 8 POS; 200-5000 ford./perc Hjdpsvthv Ijfx Anmjfn VEZÉRLŐEGYSÉG: CINCOM SYSTEM M6D RÁDADOLGOZÓ: IEMCA Mod. BOSS 332 EVOLUTION SÚLY: 2850 kg TARTOZÉKOK: ALKATRÉSZ FOGÓ

Állapot: műhelyben felújított (használt), BSTA 110H, BBV 202/120 adagolóval. Mechanikailag felújítva. CE-átalakítás lehetséges. Kérjen ajánlatot tőlünk. Archív fotó. Hfjdpfeizi Hmjx Anmen
