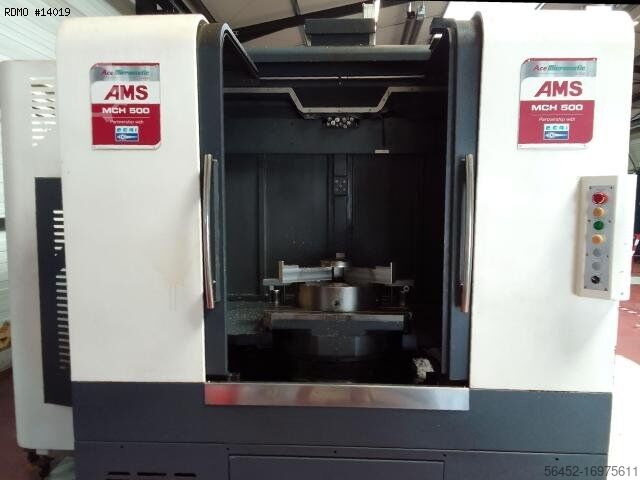

Vízszintes megmunkálóközpont

AMS MCH-500

Állapot: használt, Műszaki részletek: Orsó átmérő: 130 mm Fúrási mélység: 1380 mm x-út: 2500 mm y-elmozdulás: 1600 mm z-út: 380 mm w-tengely: 900 fúróorsó előtolás mm Gedpfjvr S Ulex Ac Toub U-tengely: 320 fúrócsúszda előtolás mm Vezérlés: kérésre Szerszámtartó: ISO SK50 Sebesség: homlokfúró csúszka: 4,5-180 fordulat/perc Hajtóorsó fordulatszáma: 4,5-900 rpm előtolási sebesség: x/y: 5-2000 Teljes teljesítményigény: kb. 40 kW A gép tömege kb.: kb. < 35 + A Kiegészítő felszerelés t A gép 4 különböző értékesítési lehetőséggel kínálható. Kérjük, válasszon! 1. A gép újszerű mechanikai állapotban van. Ahogy van/van. 2. a gép úgy, ahogy van/van, 4000x2000x300mm-es lemezmezővel együtt = 1101081-es raktárszám. 3. a gép újonnan bekábelezett, új elektromos szekrénnyel, digitális kijelzővel, 4 tengelyes, Siemens váltóáramú hajtásokkal, Siemens tengelymotorokkal (50A/31Nm), 12 hónap garanciával minden új alkatrészre. 4. opcionálisan további felszerelések is felajánlhatók. Mint például hűtőfolyadék-rendszer, forgácsszállító, burkolat stb. Ezt meg kell beszélnünk. Dátum: Dátum: 1. . *

Állapot: használt, Kerékátmérő - max. 180 mm Kerékszélesség 45 mm Modul - max. 4 Modul - min. 0,5 Lökethossz max. 0 - 52 mm MK 4 belső orsótartó Asztal átmérője 160 mm Asztal furatátmérő 75 mm Löketszám 355 - 630 löket/perc előtolási tartomány 0,008 - 0,4 mm/ütés Helyigény kb. 2,30 x 1,50 x 2,36 m Hajtási teljesítmény 6 kW A gép tömege kb. 2 500 kg Fogaskerék-csapágyazó egységgel Váltó fogaskerék-készlet Gyártási év: kb. 1981 Gsdpfx Aotycg Sec Tjub

Állapot: teljesen felújított (használt), Gyártási év: 2021, Funkcionalitás: teljesen működőképes, csúcsmagasság: 150 mm, munkadarab tömege (max.): 130 kg, köszörülési hossz: 1 500 mm, csiszolókorong átmérője: 500 mm, teljes szélesség: 2 155 mm, teljes hossz: 5 465 mm, teljes magasság: 1 700 mm, köszörülési átmérő: 300 mm, köszörűkorong szélessége: 63 mm, A körköszörűgépet 2021-ben teljesen felújították, azóta alig használták. A gép állapota gyakorlatilag újszerű. Felszereltség a képeknek megfelelően. A gép áram alatt van, megtekintése előzetes egyeztetéssel bármikor lehetséges. Műszaki adatok: Köszörülési átmérő: 300 mm Köszörülési hossz: 1500 mm Gsdpfx Acsx A Dfys Tjub

Állapot: jó (használt), Gyártási év: 2003, Funkcionalitás: teljesen működőképes, gép/jármű száma: 163341, Gyártási eredet: Egyesült Királyság Feszültség: 400 V, 3 fázis, 50/60 Hz, max. 58A Méretek: 200x260x250 cm Nettó gépsúly: 5010 kg MŰSZAKI JELLEMZŐK Kapacitás Asztal mérete: hosszúság 900 mm / mélység 410 mm X tengely: 560 mm Y tengely: 410 mm Z tengely: 510 mm Orsó orra és asztalfelület közötti távolság: min. 150 mm, max. 660 mm Orsó középponttól az oszlopig: 540 mm Maximális terhelés az asztalon: 500 kg Orsó Fordulatszám: 40 – 12 000 ford./perc Teljesítmény 5 percre: 18,5 kW Teljesítmény 10 percre: 15 kW Teljesítmény 30 percre: 10 kW Tartós teljesítmény: 7,5 kW Előtolás Gyorsjárat: 36 000 mm/perc Vágási sebesség: 1 – 8 000 mm/perc Asztal Méretek: 900x410 mm T-horony mérete (ISO R299): 18 mm / Darabszám: 3 / Osztás: 125 mm Megengedett terhelés: 500 kg Padló és asztalfelület közötti magasság: 780 mm ATC szerszámtár Szerszámok száma: 30 db Szerszám kiválasztása: szabadon választható pozíció; automatikus kétirányú keresés Szerszámkúp: MAS BT-40 Max. szerszám átmérő a tárban: Ø 80 mm (szomszédos szerszám nélkül: Ø 125 mm) Max. szerszámtömeg: 8 kg Max. teljes tárterhelés: 120 kg Max. szerszámhossz: 350 mm Szerszámcsere: 2,9 s (forgácstól forgácsig) Kenőanyag tartály: 1,8 l Előtolás kenési tartály: 260 cm³ Godpfx Acew T Tp Re Toub Orsóhűtő tartály: 16 l Hidraulikanyomás tartály: 460 cm³ Hűtőfolyadék tartály: 200 l Sűrített levegő: 0,5–0,9 bar Kapacitás: 200 l/perc Az adatok tájékoztató jellegűek, tévedés vagy kihagyás előfordulhat.

Állapot: használt, TECHNIKAI ADATOK - Tengelyek száma: 4 MARÓORSÓ - Szerszámfoglalat: BT50 - Orsó hajtási teljesítménye: 45 [kW] - Orsó fordulatszám: 12000 [ford/perc] LINEÁRIS TENGELYEK - Mozgástartomány X/Y/Z-tengely: 1700/1400/1240 [mm] - Gyorsjárati sebesség (X/Y/Z): 48 [m/perc] - Előtolási sebesség (X/Y/Z): 20 [m/perc] FORGÓTENGELY B - Mozgástartomány: 360 [fok] - Minimális felbontás: 0,001 [fok] SZERSZÁMVÁLTÓ - Szerszámváltó típusa: Bras chargeur - Tárban lévő szerszámok száma: 60 - Szerszámcserélési idő: 6 [mp] PALETTAVÁLTÓ - Palettaváltó típusa: Rotopalette - Paletta méret: 1250/1250 [mm] - Paletták száma: 2 - Maximális paletta-terhelhetőség: 3000 [kg] - Asztal középpont és orsó orra közötti távolság: 70-1470 [mm] - Maximális munkadarab átmérő: 1970 [mm] ELEKTROMOS ELLÁTÁS - Táplálófeszültség: 400 [V] SÚLY ÉS MÉRETEK - Gép tömege: 32500 [kg] GÉP ÜZEMÓRÁK - Bekapcsolt üzemóra: 34422 [h] TARTOZÉKOK - Vezérlés: Fanuc 31i-model B5 Interfész: Ethernet / RS232 / USB / PCMCIA - Elektronikus kézikerék - Szinkronizált menetvágás - 3 színű állapotjelző lámpa - Hűtőfolyadék-tartály * nagynyomású szivattyúval: 70 [bar] * belső hűtőfolyadék-ellátás (IKZ) * papírszűrővel * hűtőfolyadék-hűtéssel Gedpfsw D Hwwox Ac Tjub * kabinmosással - Forgácsszállító - Szerszámmérő berendezés - Munkadarab mérő berendezés: Renishaw RMP60 - Elektromos transzformátor

Állapot: jó (használt), Studer S30-12 hengeres köszörűgép TECHNIKAI ADATOK Fő méretek Középmagasság: 125 mm Középszélesség: 400 / 700 / 1025 mm Legnagyobb hosszirányú csúszópálya: 400 / 700 / 1000 mm Guodpfx Ajvca Izoc Teb Hosszirányú csúszda Az asztal sebessége: 50 - 5000 mm/perc Fordítási késleltetés: 0-6 s Legkisebb automatikus elmozdulás: 1,5 mm Max. löket: 400 / 700 / 1020 mm Max. Asztal dőlésszöge: 12 / 30 / 78° Keresztcsúszda Forgatási tartomány: +- 45° Gyorsbeállítás: 40 mm előtolási út kézikerékkel: 20 mm Legnagyobb merülési mélység: 1,7 mm Csiszolófejjel Csiszolókorong átmérő x szélesség x furat: 450 x 80 x 203 mm Sebesség: 1340 / 1500 1625 / 1800 / 2000 / 2200 fordulat/perc Durva beállítás: 210 mm Munkadarab-fejtámasz Forgatási tartomány: 0 - 90 Sebességtartomány: 30 - 675 fordulat/perc Szerelőkúp: Morse 5 Fogókések: W25 Tailstock Szerelőkúp: Morse 3 A középpont állítási útja: 30 mm Teljes teljesítményigény: 5 / 8,25 kW Az információk helyességéért, teljességéért és naprakészségéért nem vállalunk felelősséget.

Állapot: használt, Gyártási év: 1977, Csiszolási átmérő: 350 mm Csiszolási hossz: 1000 mm Csúcs magassága: 175 mm Csiszolótárcsa átmérője: 400 mm Csiszolótárcsa szélessége: 50 mm Furat: 127 mm Gjdpfeynmpgjx Ac Tjub Munkadaraborsó kúp: MK5 Munkadaraborsó fordulatszám: 20–400 ford./perc Munkadaraborsófej elforgatható: 360° Csiszolóorsófej elforgatható: 180° ± Csiszolóorsó fordulatszáma: 1500, 1700, 2200 ford./perc Hossz-, illetve keresztirányú előtolás: 0,001–0,030 mm/Ø (löketenként) Folyamatos előtolás: 0–0,95 mm/Ø Asztal elforgatható: ±8° Asztal hosszirányú mozgása: 1300 mm Asztal sebessége: 0,02–6 m/perc Munkadarab maximális súlya csúcsok között: 130 kg Munkadarab maximális súlya – szabadon: 130 kg befogással együtt Belső orsó befogási átmérője: 70 mm Teljes teljesítményigény: 6,5 kW Gépsúly kb.: 2,5 t Helyigény kb.: 4,2 x 2,0 m Újként egyetemnek szállítva. 2018-ban átvéve. Ezután teljes körű szervizelés a BEMA-nál, majd egyszemélyes üzemhez került. Most ismételten szervizelve, az asztal geometriája felújítva. 2 tengelyes Fagor digitális kijelző utólagosan beszerelve. – Reitstock (szegnyereg) finombeállítással – Belső köszörűegység – Hűtőfolyadék rendszer Tartozékok vagy extra felszerelések kérésre.

Állapot: nagyon jó (használt), FANUC Professional 6 vezérlés B-tengellyel Mozgástartomány: 900 x 900 x 1020 mm Szerszámcserélő 136 pozícióval Főorsó fordulatszám: 10 000 ford/perc Főorsó befogás: HSK100 10 paletta 630 x 630 mm B-tengely 0,001° pontossággal FASTEMS FPC1500 palettacserélő Főorsó belső hűtés Gjdpfxox A E Ene Ac Teub 3D mérőtapintó Szerszámtörés-felügyelet Szerszámhossz-mérő berendezés Forgácsszállító Különféle tartozékok MARCELS MASCHINEN AG

Állapot: használt, Gyártási év: 2010, Funkcionalitás: teljesen működőképes, X tengely elmozdulási távolság: 730 mm, Y tengely mozgástávolsága: 730 mm, Z-tengely elmozdulási távolság: 850 mm, gyors előtolás X-tengely: 50 000 m/min, gyors előtolás Y-tengely: 50 000 m/min, gyors előtolás Z tengelyen: 50 000 m/min, névleges (látszólagos) teljesítmény: 22 kVA, vezérlőgyártó: MORI SEIKI, vezérlő modell: MSX-711 IV, asztalterhelés: 500 kg, szerszámtárban lévő férőhelyek száma: 60, szerszámhossz: 500 mm, szerszám átmérő: 140 mm, szerszám súlya: 12 g, MORI SEIKI NH-5000 DCG/40 Víztengelyes megmunkálóközpont A MORI SEIKI NH-5000 DCG/40 egy nagy teljesítményű, vízszintes elrendezésű megmunkálóközpont, amelyet kiemelt pontosság, megbízhatóság és folyamatos termelékenység jellemez, még a legösszetettebb megmunkálások során is. Főbb jellemzők: Gyártási év: 2010 CNC vezérlés: Mori Seiki MSX-711 IV Gépsúly: 12.700 kg Gép helyigénye (HxSzxM): 4.628 x 4.952 x 3.012 mm Főorsó: Főorsókúp: ISO-40 Maximális fordulatszám: 14.000 ford/perc Főorsó motor teljesítmény: 18,5 / 22 kW (S1/S6) Munkatartomány (tengelyek elmozdulása): X tengely: 730 mm Y tengely: 730 mm Z tengely: 850 mm Főorsó közép – paletta felület távolság: 100 – 830 mm Főorsó orr – paletta közép távolság: 100 – 950 mm Maximális megmunkálható munkadarab méret: Ø800 x 1.000 mm Forgóasztal: Méret: 500 x 500 mm Állomások száma: 2 (automata palettacserélővel) Paletta terhelhetőség: 500 kg Asztal folyamatos forgása: 360.000 pozíció Előtolások: Gyorsjárat (X/Y/Z): 50.000 mm/perc Munkameneti előtolás (X/Y/Z): 1 – 50.000 mm/perc Szerszámcserélő: Szerszámkúp: MAS BT-40 Szerszámnyak: 90° Mori Seiki típus Szerszámtárkapacitás: 60 pozíció Max. szerszám átmérő: Ø140 mm (szomszédos szerszám nélkül: Ø70 mm) Max. szerszámhossz: 500 mm Guodjwxygzepfx Ac Tjb Max. szerszámtömeg: 12 kg Felszereltség és tartozékok: Forgácskihordó Hűtőfolyadék gyűjtőkáddal, mosó szivattyúval + külső papírszűrős tartály Nagy nyomású hűtőfolyadék szivattyú főorsón keresztüli hűtéshez Főorsófej kondicionáló és transzformátor Rejtett (behúzható) szerszám-előbeállító szenzor Teljes műszaki dokumentáció (kézikönyvek, elektromos rajzok, CE megfelelőségi nyilatkozat) Kiemelten ajánlott fejlett gépészeti üzemek és intenzív gyártási feladatok számára: az NH-5000 DCG/40 ötvözi a szerkezeti merevséget és a korszerű CNC technológiát, így biztosítva a bonyolult megmunkálási folyamatok nagy sebességű és precíz kivitelezését.

Állapot: használt, Műszaki részletek: Körforgás átmérője: 200 mm Középtávolság: 450 mm Keresztirányú elmozdulás: 245 mm Hosszirányú mozgás: 830 mm Az asztal sebessége: 0,05-4,5 fokozatmentesen szabályozható m/min Sebesség: köszörűorsó 1780, 2050 fordulat/perc Sebesség: munkadarab-orsó 50-500 ford/perc Csiszolókorong méretei: 350x32x127 mm Asztal mérete: 2200x280 mm 2 oldalra elfordítható asztal: 9° előre+10° hátrafelé fokban Teljes teljesítményigény: 6,0 kW A gép súlya kb.: 2,2 tonna A gép méretei: 2,2x2,05x1,6 m UNIVERSÁLIS PONTCSiszológép belső csiszolóberendezés nélkül Gsdpju Ng Dgefx Ac Tjub - Külső (és belső) és kúpos felületek precíziós csiszolásához. - Kézi vagy hidraulikus fejegység előtolás lehetséges - Fokozatmentesen szabályozható hidraulikus asztali előtolás - 60 %-kal elforgatható csiszolóorsó - A munkafej 90°-kal elforgatható az MK 4 tartóval - MK 3 hátsó állványtartó Felszereltség: - Elszívó berendezés - Hűtőfolyadéktartály szivattyúval és adagolóval raktáron *
